- 描述
产品参数
-
安装方式
PCB板安装
-
材质
铜
-
端接类型
焊接式
-
安装特征
穿孔式
-
公母
母头
-
方向
直式
-
极性
标准
-
功能
其它
-
镀层
镀金
-
阻抗
50Ω/75Ω
-
外导体连接
无

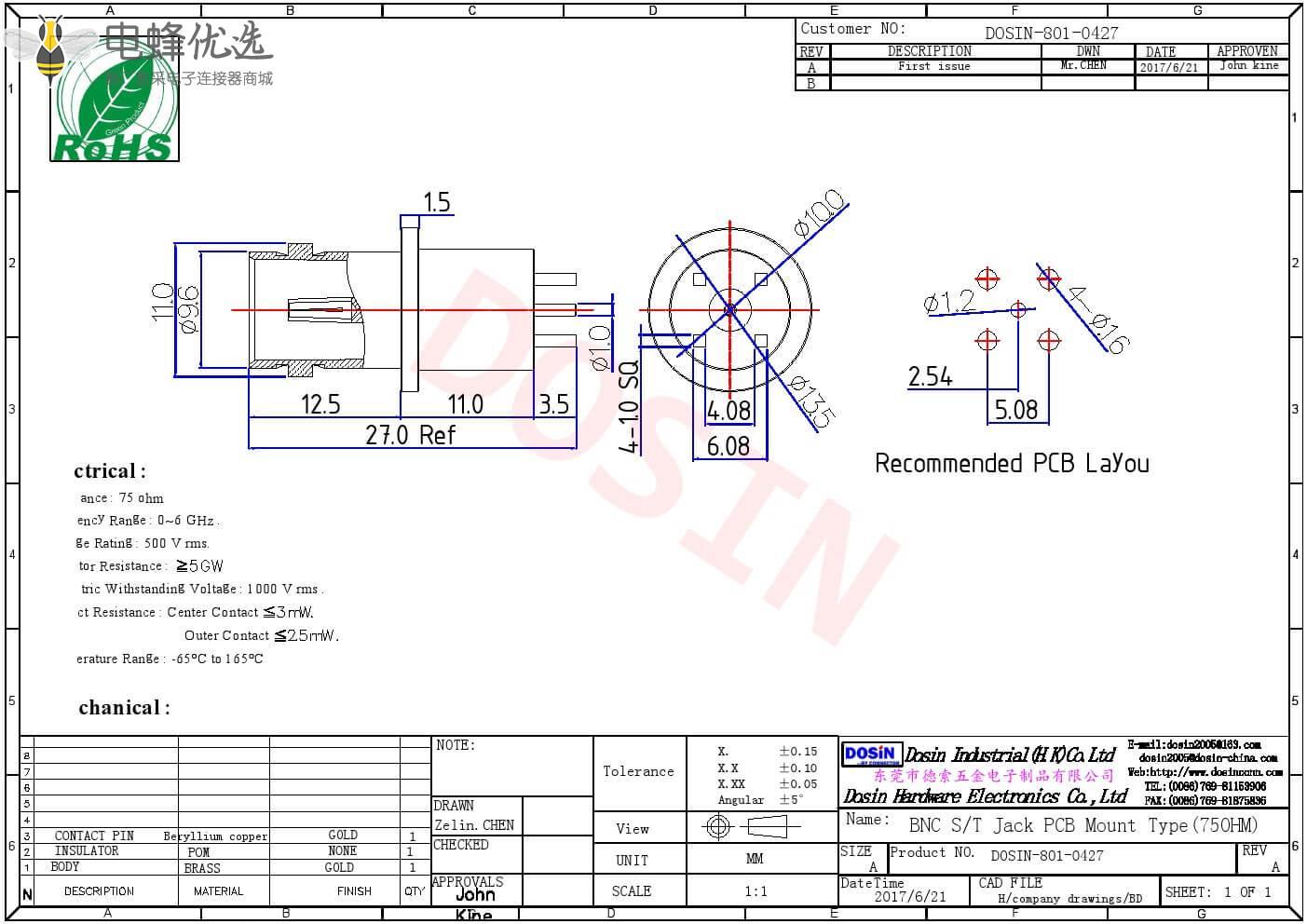

产品图纸
- 产品特征
产品特征：

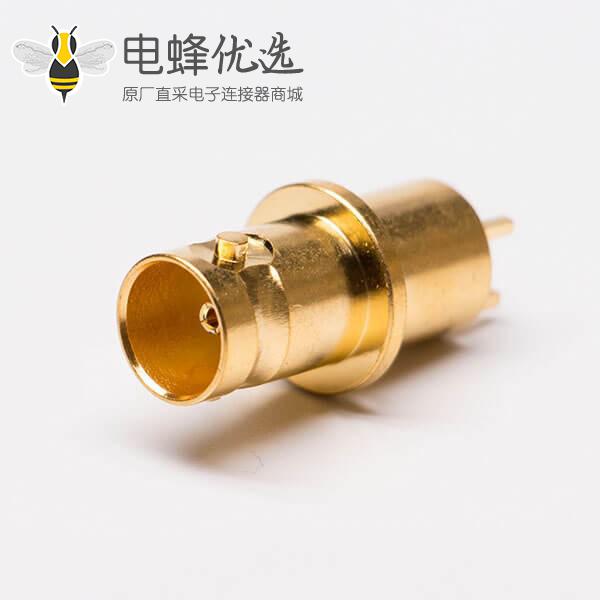

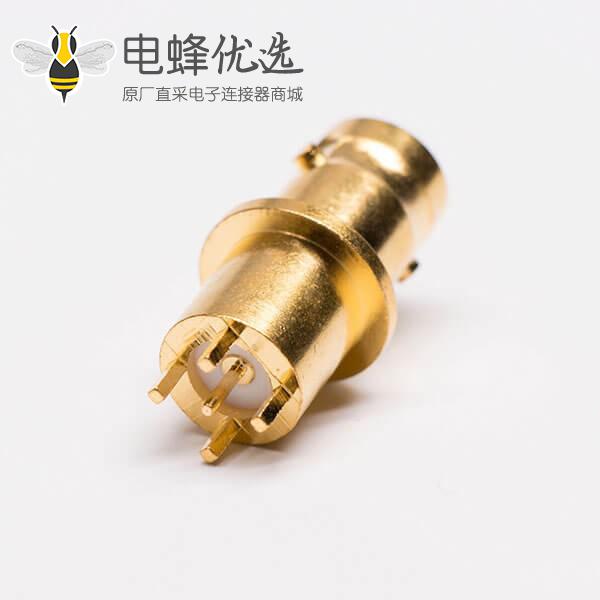

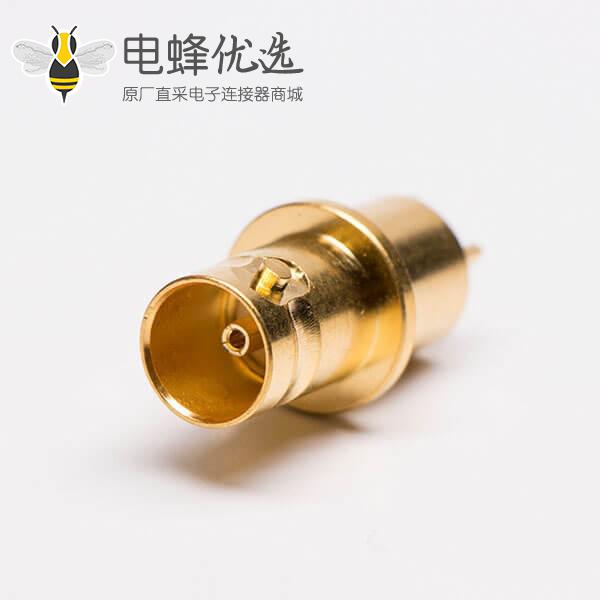

- 面板，直式，母头，75欧姆，镀金，RF射频同轴，BNC连接器，穿孔；
- PCB板端,直式,母头,镀镍,75欧姆,RF射频同轴,BNC连接器；
- 紧凑设计，安装所需空间更少；
- 快速插拔，安装简单方便；
- 高质量原厂出货，30天无忧退换货；
- 来自品牌OEM原厂批发，相同质量，更实惠的价格。
应用：天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器、收音机、基站、医疗设备、检测设备、闭路电视、电视、高清电视。
- 技术参数
电气性能
- 阻抗： 75ohm
- 频率范围：75 ohm 为 0~1 GHz
- 电压驻波比：直式 ≦ 1.22/3GHz / 弯式 ≦ 1.30/3GHz
- 耐电压：1500 V rms
- 工作电压：500 V rms
- 中心接触电阻：≦ 1.5 mΩ (Milliohms max.)
- 外接触电阻：≦ 2.0 mΩ (Milliohms max.)
- 绝缘电阻：≧5 × 103 mΩ (Milliohms min.)
机械性能
- 耦合方式：卡口连接
- 保持力：6 lbs min.
- 配接耐久性：≧500 cycles
环境性能
- 温度范围：Teflon -55℃~+155℃ / POM -40℃~+60℃
- 螺母锁定保持力：100 lbs. min.
- 振动：MIL-STD-202 Meth. 204
- 抗腐蚀性：MIL-STD-202 Meth. 101
材质：
| 部件 | 材料 | 表面处理 | |
| 主体 | Brass | Gold | |
| 中心针 | Brass | Gold | |
| 绝缘子 | POM | ------ | |
