- 描述
产品参数
-
安装方式
PCB板安装
-
材质
铜
-
端接类型
焊接式
-
安装特征
穿孔式
-
公母
母头
-
方向
弯式
-
极性
标准
-
功能
其它
-
镀层
镀金
-
阻抗
50 Ω
-
外导体连接
无
产品图纸
- 产品特征
产品特征：

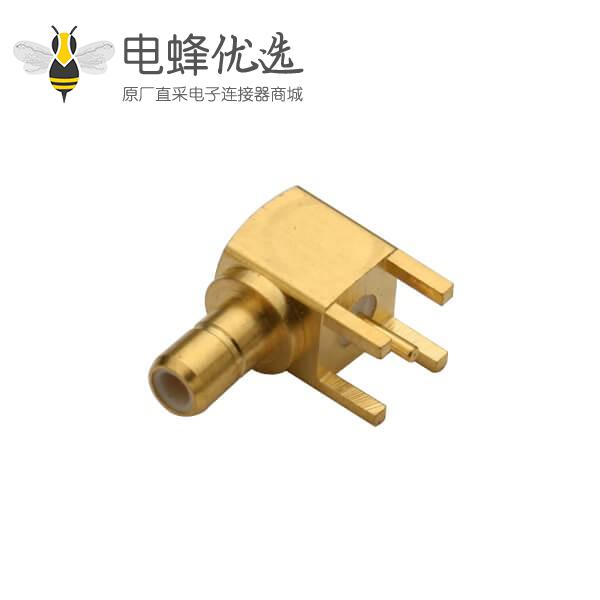

- PCB板端,母头,弯插,RF射频同轴,SMB连接器,75欧姆;
- 推入式设计，快速安装，使用方便；
- 高性能SMB接头，宽频，低反射；
- 非关键区域采用压铸生产，节省成本，不影响性能；
- 高质量原厂出货，30天无忧退换货；
- 来自品牌OEM原厂批发，相同质量，更实惠的价格。
SMB连接器的主要应用：
航天和工防：测试支架
医疗：仪表
商用汽车：全球定位系统GPS
通讯、电信：无线基站，移动电话系统
数据、通信：WIFI网络、路由器，无线电台
工业：机器对机器通信， 过程控制，视频系统，仪表
- 技术参数
技术参数：
电气性能
- 阻抗：75 ohm
- 频率范围：0~4 GHz for 50 ohm, 0~2 GHz for 75 ohm
- 电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压：
接RG316，RG402线缆时为1000 V rms
接RG142，RG405线缆时为750 V rms - 工作电压：
接RG316，RG402线缆时为335 V rms
接RG142，RG405线缆时为250 V rms - 中心接触电阻： ≦ 6.0mΩ (Milliohms max.)
- 外接触电阻：≦ 1.5 mΩ (Milliohms max.)
- 绝缘电阻：≧ 1000 mΩ(Megohms min.)
机械性能
- 耦合方式：推入式
- 保持力：4 lbs min.
- 配接耐久性：大于500次 （使用铍铜中心针时）
环境性能
- 温度范围：-65°C ~ +155°C
- 振动：MIL-STD-202 Meth.204
- 抗腐蚀性：MIL-STD-202 Meth. 101
材质：
| 部件 | 材料 | 表面处理 | |
| 主体 | Brass | Gold | |
| 中心针 | Brass | Gold | |
| 绝缘子 | PTFE | ------ | |
