- 描述
产品参数
-
安装方式
接线
-
材质
铜
-
端接类型
焊接式
-
公母
母头
-
方向
直式
-
极性
标准
-
功能
其它
-
镀层
镀镍
-
安装特征
无
-
阻抗
50 Ω
-
外导体连接
压接
产品图纸
- 产品特征
产品特征：

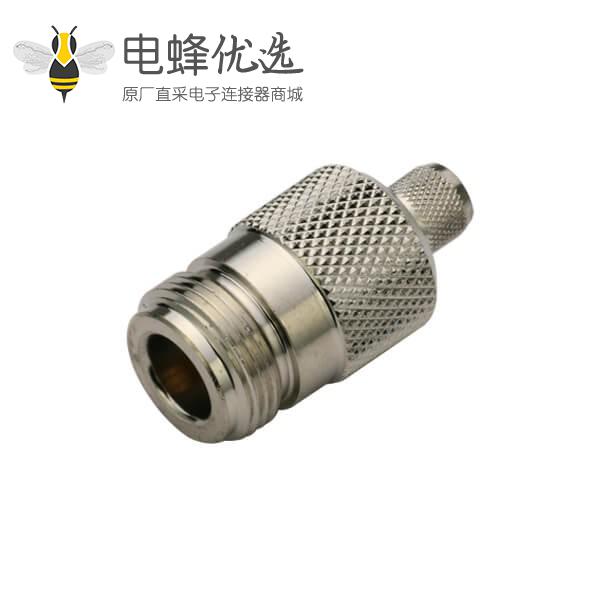

- n连接器,同轴线缆,母头,50欧,直式,压接,RG316,174；
- 高性能连接器，频率范围达0到11GHz，阻抗50欧姆；
- 螺纹连接结构，保证产品在振动环境使用时的耐久性和稳定性；
- 中型尺寸，可用于工防、工业或消费电子等领域；
- 高质量原厂出货，30天无忧退换货；
- 来自品牌OEM原厂批发，相同质量，更实惠的价格。
N连接器的主要应用：
- 航天和工防：雷达设备
- 医疗：射频消融治疗仪
- 商用汽车：蓝牙、GPS
- 通讯、电信：天线、基站、被动/主动基站组件、电信硬件
- 数据、通信：广播电子、WIFI网络
- 工业：机器对机器通信
- 技术参数
技术参数：
电气性能
- 阻抗：50 ohm
- 频率范围：0~6 GHz
- 电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压：2500 V rms
- 工作电压：1000 V rms
- 中心接触电阻： ≦ 1.0 mΩ (Milliohms max.)
- 外接触电阻：≦ 0.2 mΩ (Milliohms max.)
- 绝缘电阻：≧ 5*10³ mΩ (Megohms min.)
机械性能
- 耦合方式：5/8-24螺纹
- 保持力：6 lbs min.
- 连接螺母扭矩： 30 in-lbs. min.
- 机械寿命：大于500次 （使用铍铜接触件时）
环境性能
- 环境温度：-55°C ~ +165°C ( PE线缆-40°C ~ +85°C )
- 振动：MIL-STD-202 Meth.204
- 耐腐蚀性：MIL-STD-202 Meth. 101
材质：
| 部件 | 材料 | 表面处理 | |
| Body | Brass | Nickel Plated | |
| Center Contact | Be-Cu | Gold Plated | |
| Insulator | PTFE | -- | |
