- 描述
产品参数
-
安装方式
面板安装
-
材质
铜
-
端接类型
焊接式
-
公母
母头
-
功能
防水
-
安装特征
4孔法兰
-
方向
直式
-
极性
标准
-
镀层
镀镍
-
阻抗
50 Ω
-
外导体连接
无

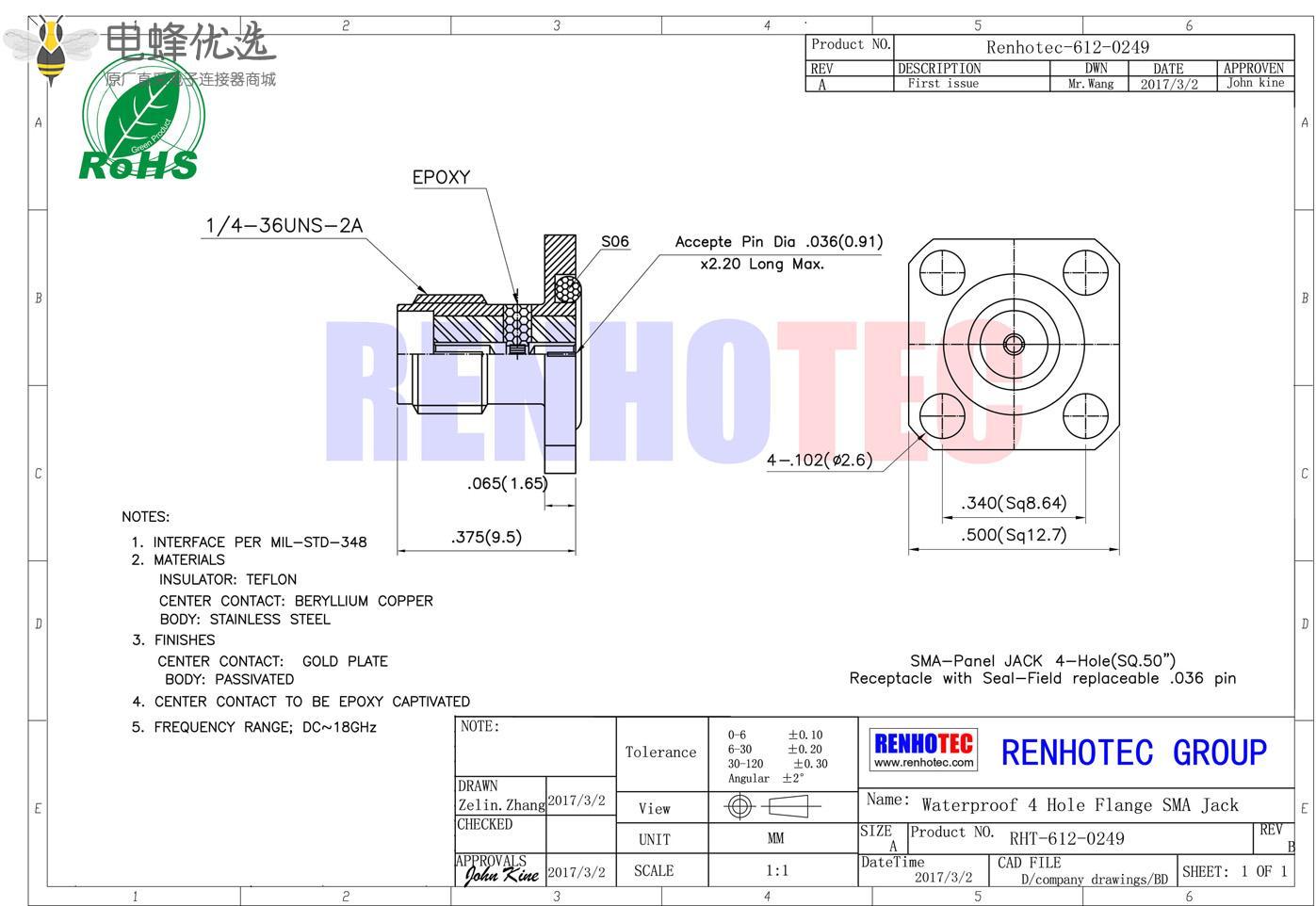

产品图纸
- 产品特征
产品特征：

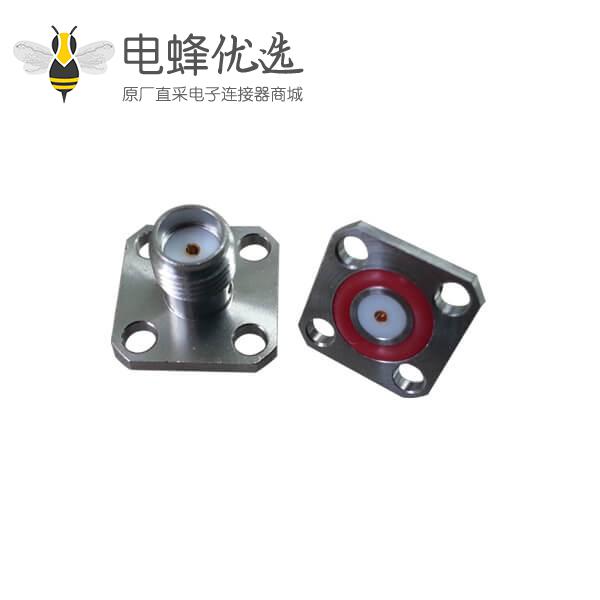

- sma连接器, 面板安装,直式, 母头,4孔法兰, 树脂灌胶, 防水；
- 高性能电子连接器，频率高达18GHz，低反射；
- 螺纹连接结构保证产品在使用过程中具有低损耗和高安全性的特征；
- 高质量原厂出货，30天无忧退换货；
- 来自品牌OEM原厂批发，相同质量，更实惠的价格。
SMA连接器的主要应用：
- 航天和工防：手持现场设备、仪表
- 医疗：仪表
- 商用汽车：蓝牙、GPS
- 通讯、电信：基站
- 数据、通信：WIFI网络、无线城域网（WiMAX）
- 工业：主动/被动组件， 仪表，机器对机器通信
- 技术参数
技术参数：
电气性能
- 阻抗： 50 ohm
- 频率范围：0~18 GHz
- 电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压：接RG142，RG405线缆时为1000 V rms
接RG316，RG402线缆时为750 V rms
接RG142，RG405线缆时为500 V rms - 工作电压：接RG142，RG405线缆时为500 V rms
接RG316，RG402线缆时为375 V rms
接RG142，RG405线缆时为170 V rms - 中心接触电阻：≦ 6.0mΩ (Milliohms max.)
- 外接触电阻：≦ 2.0 mΩ (Milliohms max.)
- 绝缘电阻：≧ 5*10³ mΩ (Megohms min.)
机械性能
- 耦合方式：1/4-36螺纹锁紧
- 保持力：15 lbs min.
- 连接螺母扭矩： 30 in-lbs. min.
- 配接耐久性：大于500次 （使用铍铜接触件时）
环境性能
- 温度范围：-40°C ~ +165°C
- 振动：MIL-STD-202 Meth.204
- 抗腐蚀性：MIL-STD-202 Meth. 101
材质：
| 部件 | 材料 | 表面处理 | |
| 主体 | Stainless steel | Passivated | |
| 中心针 | Beryllium copper | Gold Plated | |
| 绝缘子 | TEFLON | -- | |
