描述

产品特征

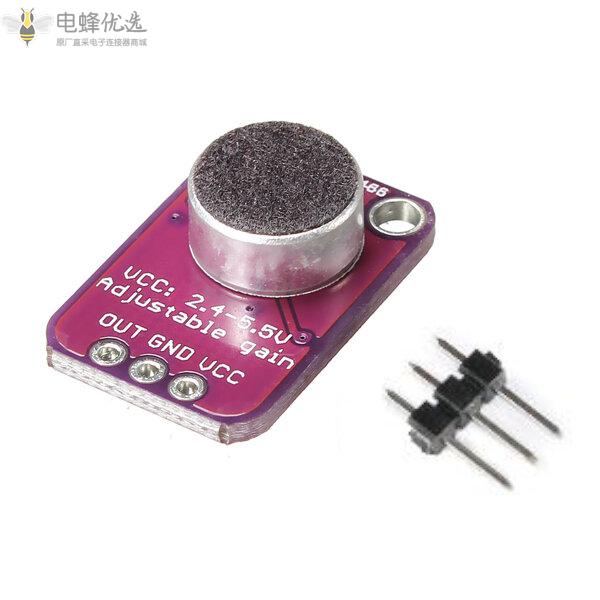

使用这款精心设计的驻极体麦克风放大器为您的项目增添一抹亮色。这个完全组装和测试的电路板带有一个焊接的 20-20KHz 驻极体麦克风。对于放大，我们使用 Maxim MAX4466，这是一款专为这项精细任务而设计的运算放大器！该放大器具有出色的电源噪声抑制能力，因此该放大器听起来非常好，并且不像我们尝试过的其他麦克风放大器那样嘈杂或沙哑！

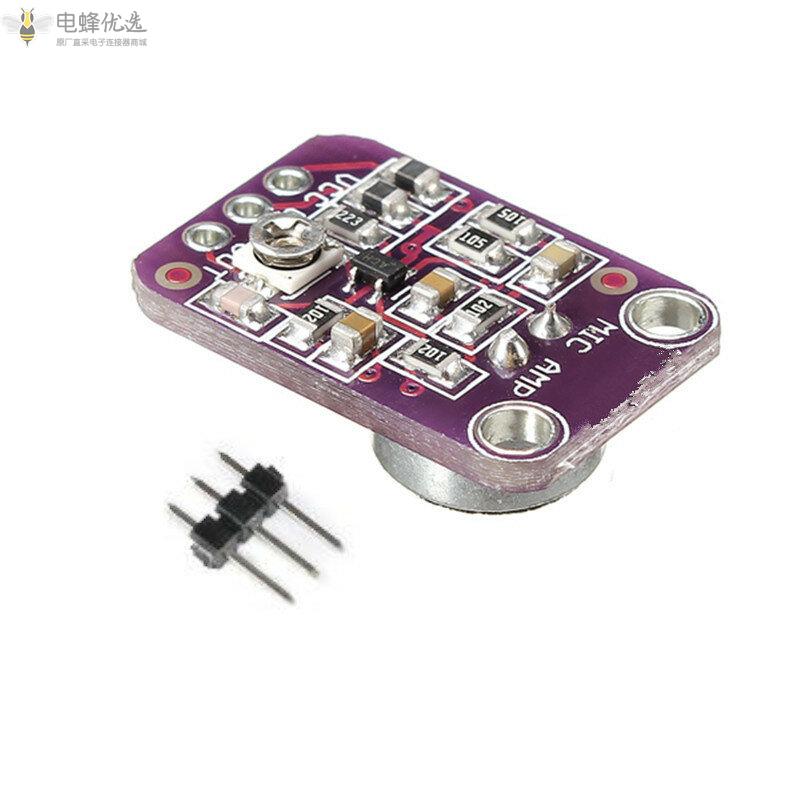

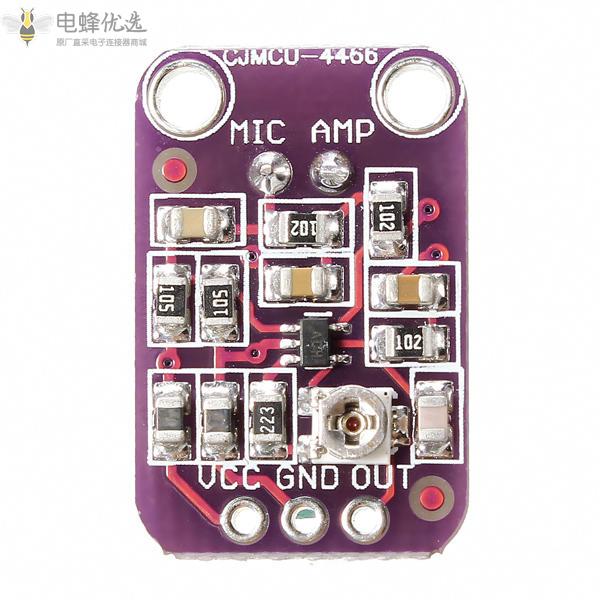

此中断最适用于使用 FFT 的语音转换器、录音采样和音频反应式项目等项目。在背面，我们包括一个小微调电位器来调整增益。您可以将增益设置为 25x 到 125x。下降到大约 200mVpp（对于大约 6 英寸远的正常说话音量），这对于连接到期望“线路电平”输入而没有削波的东西是很好的，或者高达大约 1Vpp，非常适合从微控制器 ADC 读取。输出是轨到轨，因此如果声音变大，输出可高达 5Vpp！

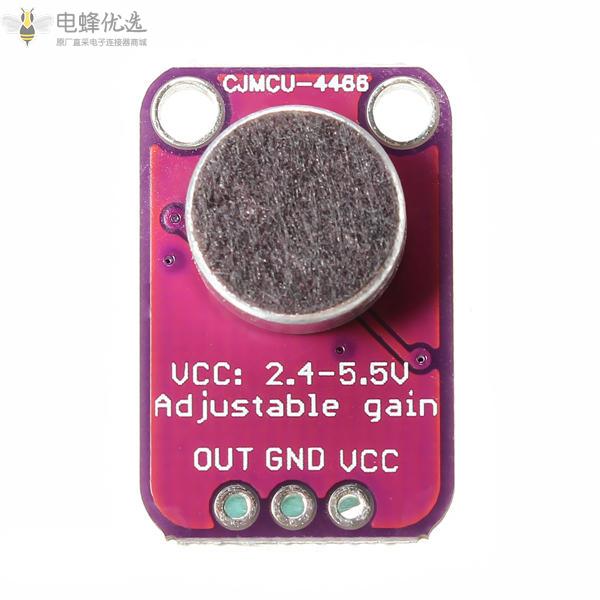

使用很简单：将 GND 连接到地，VCC 连接到 2.4-5VDC。为了获得最佳性能，请使用可用的“最安静”电源（在上，这将是 3.3V 电源）。音频波形将从 OUT 引脚输出。输出将具有 VCC/2 的直流偏置，因此当它完全安静时，电压将是稳定的 VCC/2 伏（它是直流耦合的）。如果您使用的音频设备需要交流耦合音频，请在设备的输出引脚和输入之间放置一个 100uF 电容。如果您要连接到具有差分输入或包含去耦电容器的音频放大器，则不需要 100uF 电容。

输出引脚不是为驱动扬声器或任何东西而设计的，除了最小的入耳式耳机 - 你需要如果您想将放大器直接连接到扬声器，请使用音频放大器（例如我们的 3.7W 立体声放大器）. 如果您要连接到微控制器引脚，则不需要放大器或去耦电容器 - 将 OUT 引脚直接连接到微控制器 ADC 引脚。
