- 描述
产品参数
-
安装方式
PCB板安装

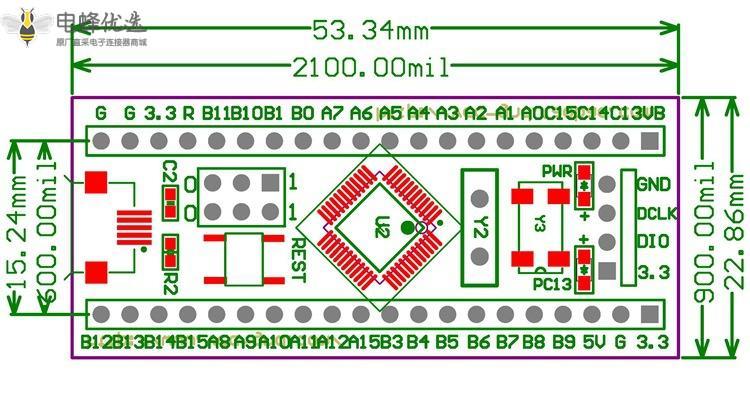

产品图纸
- 产品特征
产品特征：

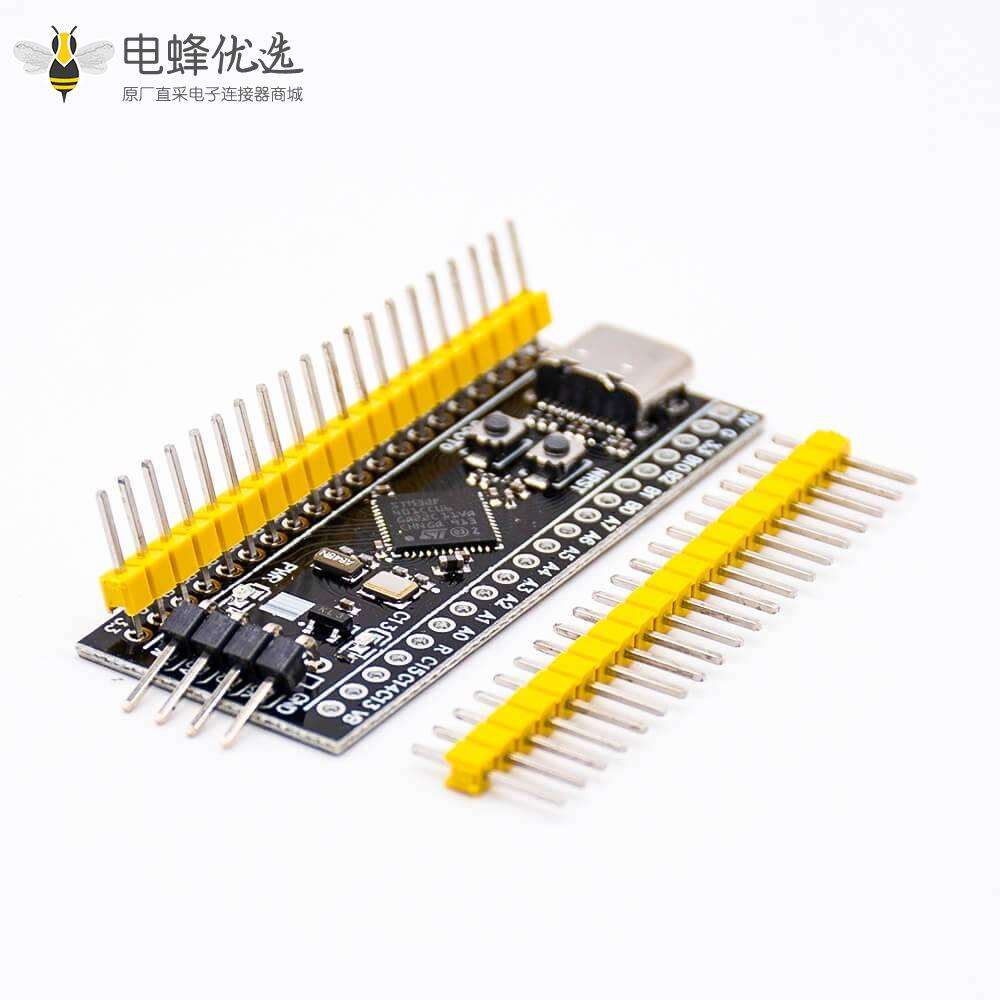

- 系统开发板模块, STM32F401CCU6芯片, Mirco USB接口, PCB安装
- 主板基于最基本的MCU电路，8M和32768晶振电路，USB供电电路；
- 核心板分为两行，通向所有I / O端口；
- 具有SWD模拟调试下载界面，简单方便，调试速度快；
- 使用Mirco USB接口，可以做USB通讯和电源，USB接口，兼容普通安卓手机充电器接口；
- 带双针，但针脚没有默认焊接，用户可根据自己的应用场景选择适合自己的焊接方向；
- 高质量原厂出货，30天无忧退换货；
- 来自品牌OEM原厂批发，相同质量，更实惠的价格。
- 技术参数
芯片描述：
- 引脚数：48
- 内核：Cortex-M3
- 工作频率：72MHz
- 存储资源：64K Byte Flash，20KByte SRAM
- 接口资源：2x SPI，3x USART，2x I2C，1x CAN，37x I / O端口
- 模数转换：2x ADC（12位/ 16通道）
- 定时器：3个通用定时器和1个高级定时器
- 调试下载：支持JTAG / SWD调试接口下载，支持IAP
- RT9193：3.3V稳压芯片，最大输出300mA
接口说明：
- SWD接口：支持仿真，下载和调试
- Mirco USB接口：电源和USB通讯，不支持下载
- USART1接口：USART1可用于下载程序，或使用USART1进行通信
- MCU引脚接口：引出所有I / O端口引脚，便于与外设连接
- 5V和3.3V电源输入输出接口：常用于外接电源，或与其他模块共同接地处理

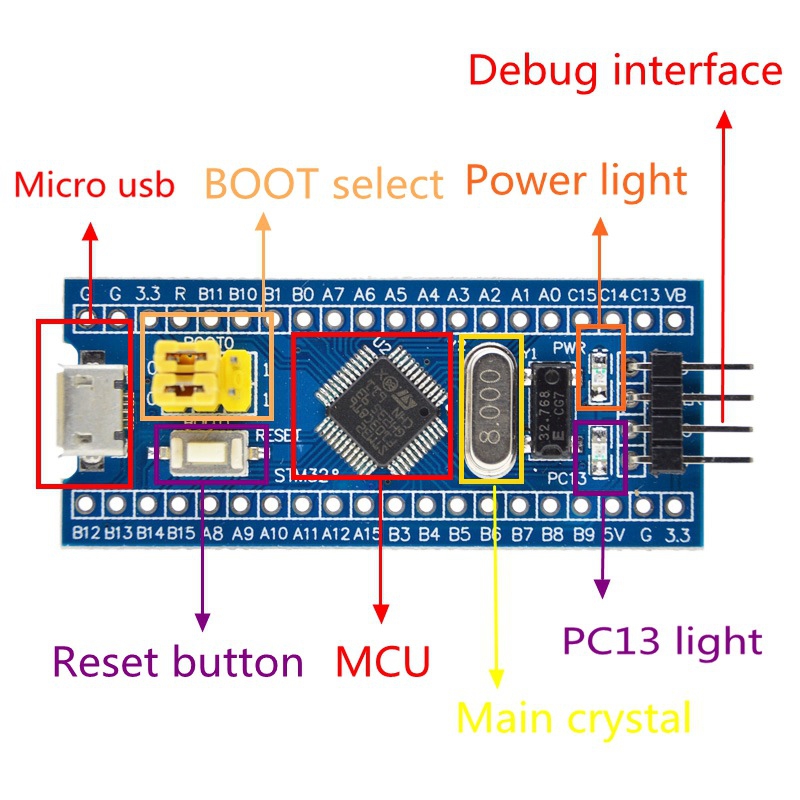

其他设备描述：
- 电源指示灯（PWR）：电源指示灯状态，可判断电源是否稳定
- 用户LED（PC13）：方便I / O输出测试或指示程序运行
- 开始跳转选择编程模式：（1，用户闪存2，SRAM 3，系统存储器）
- 复位按钮：为用户程序复位芯片
- 8M晶振：可设置频率使系统主频为72MHz
- 32.768KHz晶振：可用于内置RTC或校准
