- 描述
-
安装方式
PCB板安装
- 产品特征
应用：
- 可用于定时，延迟，循环定时，间歇定时等；
- 可用于筏钓机，减速机DIY；
- 可用于定时开关机，定时报警控制板。
- 技术参数

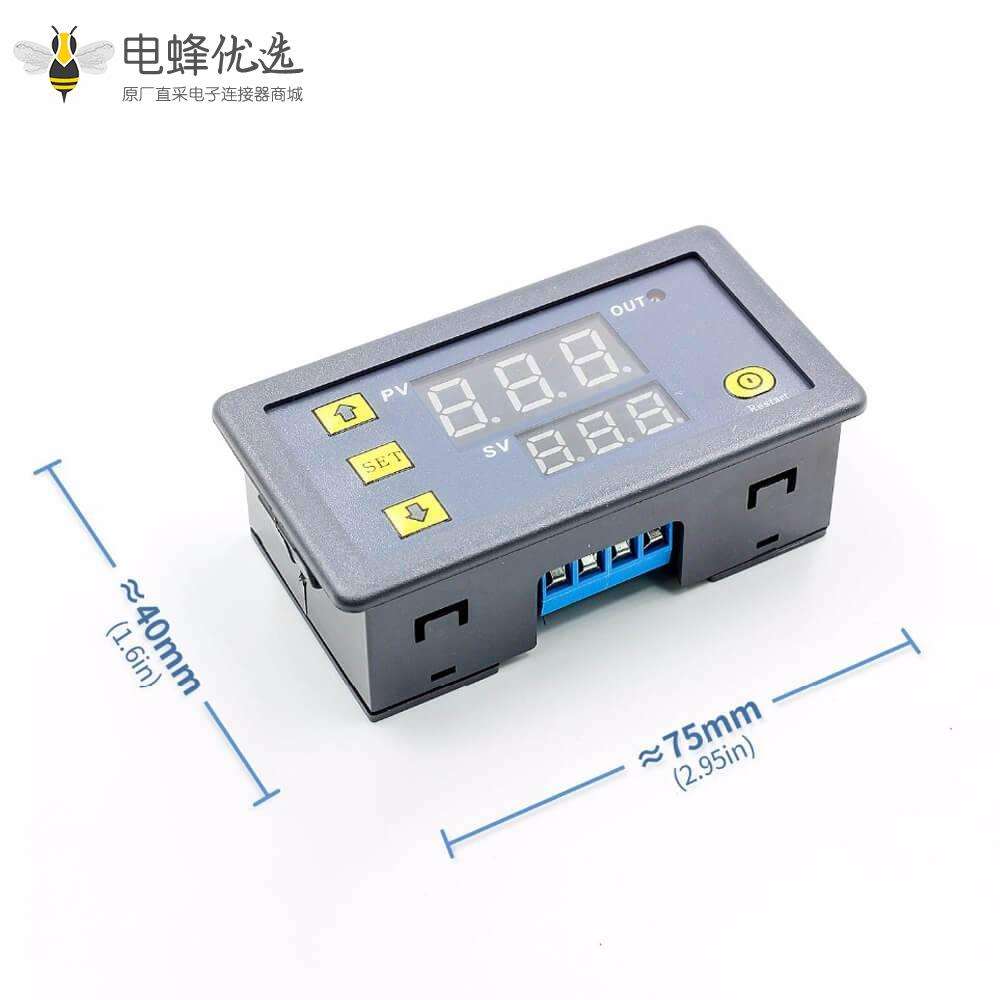

模块参数：
- 显示面板：79mm*43
- 安装：71mm*40mm24mm
电气参数：
- 产品供电：直流5V 12V 24V
- 定时量程：0-999毫秒/0-999秒/0-999分钟
- 最大功率：最大工作电流10A 最大功率1500W
使用说明：
在使用之前首先提示用户注意一点，设定完数据后一定等待6s，6s后模块会自动保存记忆设定的数据。
短按SET键1次，进入时间设定模式，红色数码管出现闪烁，通过按键加或按键减调整定时时间T1， T1设置完毕再次短按SET键，绿色数码管闪烁，通过按键加减设置定时时间T2,T2时间设置完毕，再次短按SET键，系统会自动保存记忆设置时间或者是等待6s，6s后模块会自动记忆保存数据。
长按SET，进入参数设定模式。有两组参数供用户选择P0、P1。在当前模式下短按SET可以切换P0、P1。在P0参数下可以通过按键加减设定适合自己的定时模式。在P1参数下可以通过按键加减设定工作模式。
P0--0：T1定时时间模式是秒
P0--1：T1定时时间模式是分
P0--2：T1定时时间模式是时
P1--0: 延时T1时间后继电器吸合（T1定时）
P1--1: 延时T1时间后继电器释放（T1定时）
P1--2: 延时T1时间后继电器吸合（T1定时），再延时 T2时间后继电器释放（T2定时），结束。
P1--3: 延时T1时间后继电器释放（T1定时），再延时 T2时间后继电器吸合（T2定时），结束。
P1--4: 延时T1时间后继电器吸合（T1定时），再延时 T2时间后继电器释放（T2定时），重复循环。
P1--5: 延时T1时间后继电器释放（T1定时），再延时 T2时间后继电器吸合（T2定时），重复循环。
举例说明：例如某客户需要定时10秒开机，20秒关机，一直循环。设置方式如下：
T1设置时间10， T2设置时间20
P0—0(T1定时量程是秒)
P1—5(定时器工作模式是先工作后停止一直循环)
恢复出厂设置：由于设置错按导致数据错乱，无法设置的时候可以选择恢复出厂设置，按住SET不放然后通电。
