浅谈RJ45连接器中的滤波器在以太网中的作用

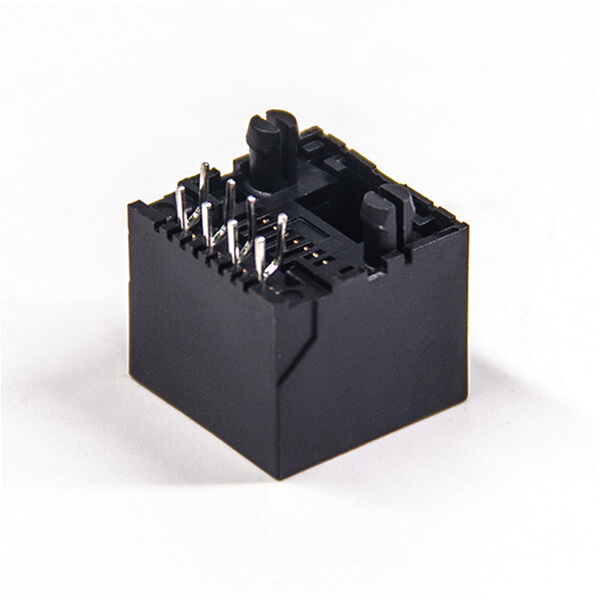

谈起rj45连接器，相信很多人一定不会觉得陌生，但是若问你rj45连接器中的滤波器有什么作用，它与以太网有何关系，怕是没几个人能全面的回答出来，为了让大家更好的了解RJ45连接器中的滤波器在以太网中的作用，下面电蜂优选电子工程师将为您进行一个详细的解答。

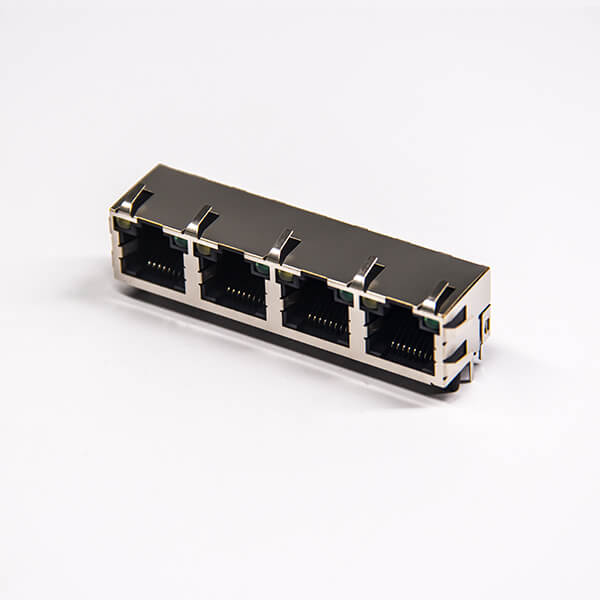

设备中，通过PHY接RJ45时，rj45连接器中间都会加一个网络变压器。有的变压器中心抽头接到地。而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。这个变压器的作用分析如下：
1、中间抽头为什么有些接电源?有些接地?这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源;电流驱动的就直接接个电容到地即可!所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。
2、为什么接电源时，又接不同的电压呢?这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

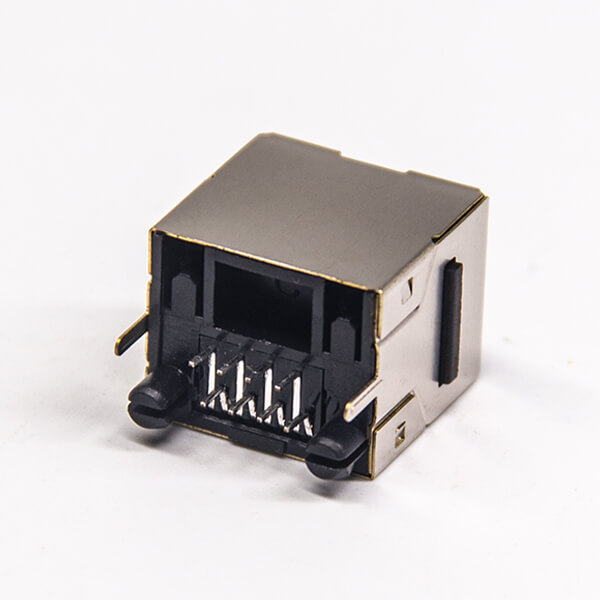

3.这个变压器到底是什么作用呢，可不可以不接呢。从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。其一，可以增强信号，使其传输距离更远;其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用(如雷击);其三，当接到不同电平(如有的PHY芯片是2.5V，有的PHY芯片是3.3V)的网口时，不会对彼此设备造成影响。
