电子连接器不同工作频率分类

连接器分类方法有很多种，今天电蜂优选工程师重点是根据其不同的工作频率来进行一个分类。一般而言，根据其频率的不同，可以将连接器分为低频连接器、高频连接器、混装式高频连接器三种，具体如下：

　　1.低频连接器。通常指传输信号频率低于100MHz的连接器，这类连接器的传输电流范围较大，其结构大都是多线的(可多至数百线)，包括：

　　a.电缆连接器。这类连接器端接为多股导线电缆或屏蔽电缆，以及实心导线等，自由端连接器与自由端配对连接器或固定连接器组成。b.机柜连接器。由配对的两种固定连接器组成。它们分别安装在系统的框架上和单元组件上，靠单元组件的直线往复运动实现连接和分离。c.音响设备用连接器。这类连接器中的类型品种较多，如音响设备中用的圆形连接器YS1型、同心连接器、插塞和插口等。d.家电产品用连接器。这类连接器主要用于黑白电视机、彩色电视机之类家用电器设备之中，也用于类似结构的设备中。e.办公设备用连接器。这类连接器主要用于复印机、中英文电脑打印机、微处理机之类的设备中。f.电子电器设备用电源连接器。g.耐环境连接器。h.特种连接器。

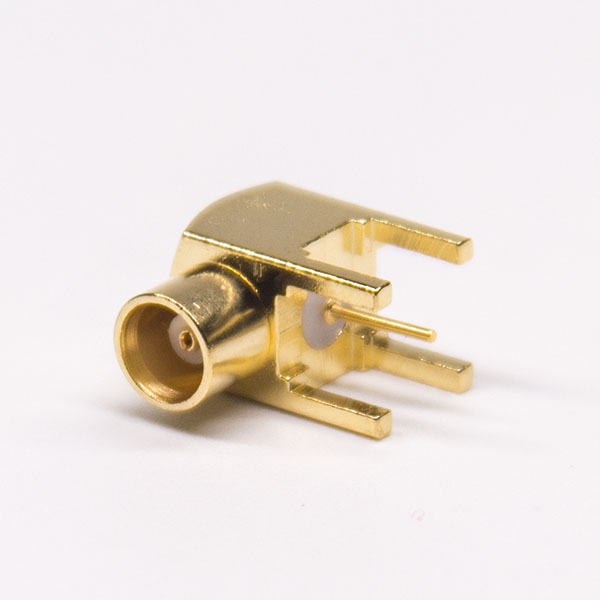

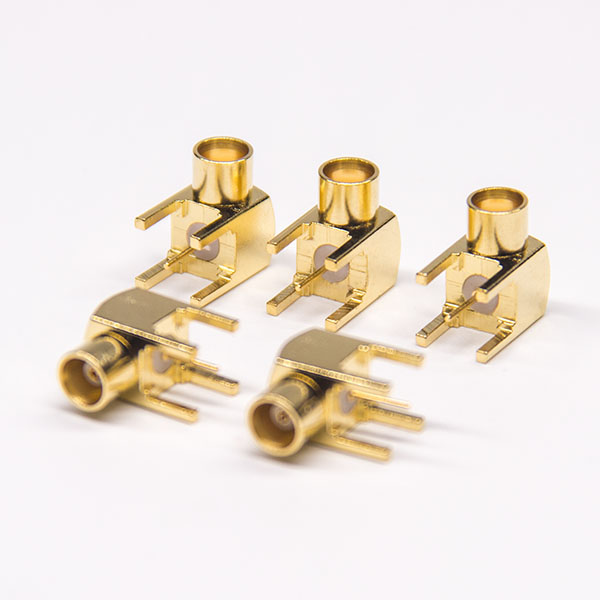

　　2.高频连接器。通常指工作频率在100MHz以上的电路中使用的连接器。这类连接器在结构上要考虑高频电场的泄漏、反射等问题。由于一般都采用同轴结构的同轴线相连接，所以也常称为同轴连接器。

　　3.混装式高低频连接器。通常指兼含低频和高频接触对的连接器。
