今年的全国两会上，全国政协委员、中国信通院院长余晓晖表示，2022年我国工业互联网产业规模预计将达到1.2万亿元，规模化发展加快，为经济社会高质量发展提供了有力支撑。

伴随着5G技术的不断演进，数字化、智能化、网络化不断成为我国工业技术发展的内驱动力与转型目标，工业互联网逐渐成为第四次工业革命的关键支撑。在复杂的工业场景中，在确保稳定的电力供给以外，实现高速度的数据、信号的传输对工业连接也极为重要。

连接器作为工业系统必不可少的基础元器件，堪比身体中的神经脉络。为顺应工业互联网的发展需求，工业连接器也不断向高传输速率的目标靠近。

电蜂优选多年来专注于工业自动化与工业控制领域的安全连接，在工业物联网的勃发之期，适时推出满足多样工业场景使用的M12系列连接器新品，应用于汽车机器人、工业通信、测试与计量设备、运输操作控制、食品与医疗、工业生产、工防制造、海洋工程、智慧农业、传感、视觉媒体等领域。

M12X-code连接器

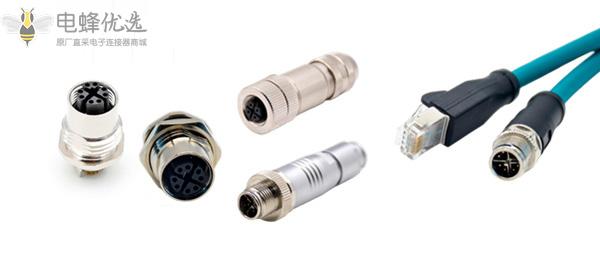

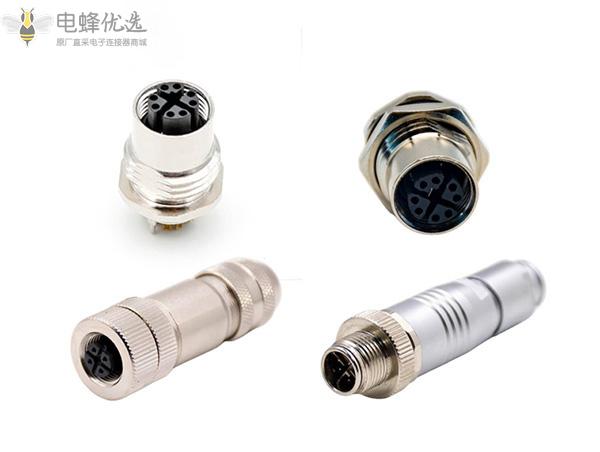

电蜂优选M12 X-code连接器产品

M12 X-code连接器引脚图 8PIN

电蜂优选M12连接器旨在满足CAT6A规范，数据传输速率高达10Gbps，作为数据和电力传输多功能混合型连接器，M12X-code连接器满足工业环境对高速以太网的使用需求。

产品优势

• 以太网供电(PoE、PoE+ 和UPoE)

• X-code：10 千兆位以太网/8 引脚

• 信号运行时间：5.3ns/m

• 兼容绞合线和实心线

• 易于装配：现场端接产品使用IDC连接器无需专用工具

• 混合型连接器，同步实现数据和电力传输

产品参数

1.寿命/Durability: >500 mate/unmate cycles

2.Pin接触电阻/ Pin Contact Resistance：≤10 mΩ

3.绝缘电阻/Nsulation Resistance：≥ 100 MΩ

4.额定电压/Rated voltage a.c. or d.c.：48V

5.额定电流(电源针)/Rated current(power contacts)：0.5A

6.温度等级/Rated Temperature: -25°C,+70°C

7.盐雾/Corrosion Resistance: Salt spray test,>48h

8.防水等级/Waterproof：IP67

M12Y-code连接器

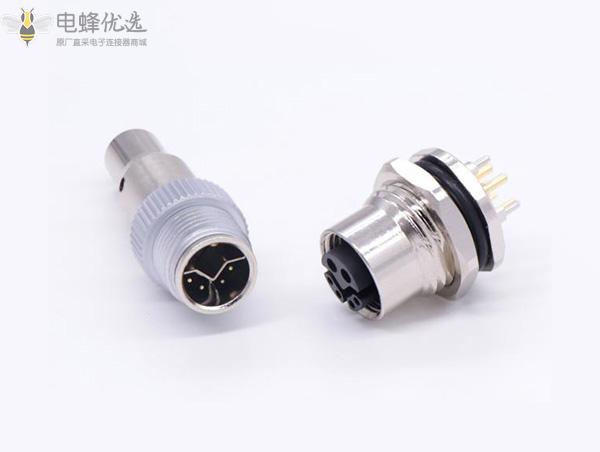

电蜂优选M12 Y-code连接器产品

电蜂优选M12连接器也属于混合型连接器产品，即同步实现数据和电源的混合传输。不过与X编码连接器新品有所区别的一点在于，M12Y-code连接器旨在为工业网络提供更灵活的布线。

混合布线是最简单的数据和电力传输形式之一：通过单根共享混合电缆中的单独电线同时实现电源供应和数据传输。这种单对以太网的连接技术将大幅简化布线情景，节省布线空间，减轻设备重量，降低使用成本，并方便工人进行安装。

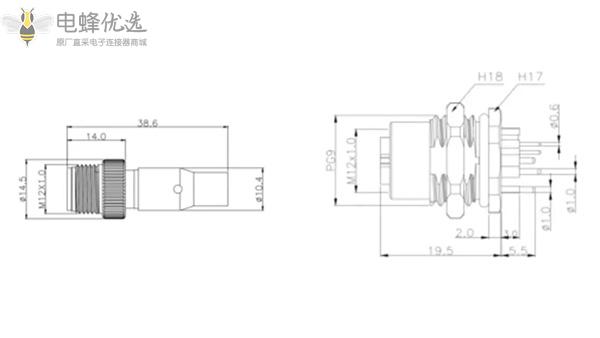

M12 Y-code连接器 左公头 右母头

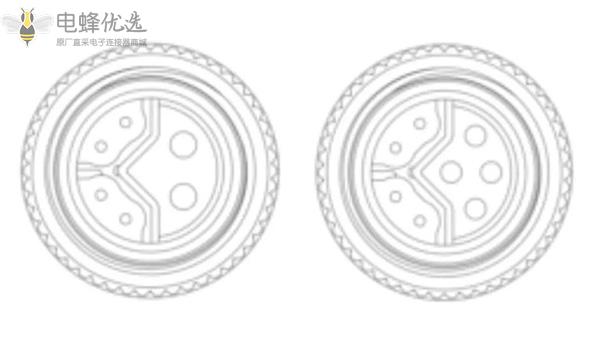

公头 左6PIN 右8PIN

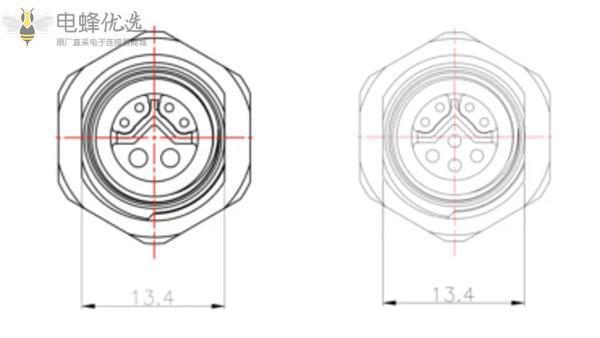

母头 左6PIN 右8PIN

产品配置(连接器公头)

•公针芯/PIN: 黃銅鍍金/Brass ,G/F

•绝缘体/Insulator: PA66+GF BLACK

•M12外壳/M12 Shell: 铜镀铬/Brass,Chrome plated

•Y型壳体/Y Shell: 锌合金镀镍/ Zinc Alloy,Nickel plated

•屏蔽壳/Shield Shell: 铜镀镍/Brass,Nickel plated

产品配置(连接器母头)

•母针芯/PIN: 磷銅鍍金/Phosphor copper,G/F

•绝缘体/Insulator: PA BLACK

•外壳/Outer Shell: 黄铜镀镍/Brass,Nickel plated

•密封圈/O-RING: Rubber

•六角螺母/Hexagonal nut: 黄铜镀镍/Brass,Nickel plated

产品参数

1.寿命/Durability: >500 mate/unmate cycles

2.Pin接触电阻/ Pin Contact Resistance：≤10 mΩ

3.绝缘电阻/Nsulation Resistance：≥ 100 MΩ

4.额定电压/Rated voltage a.c. or d.c.：50V

5.额定电流(电源针)/Rated current(power contacts)：12A

6.温度等级/Rated Temperature: -25°C,+80°C

7.盐雾/Corrosion Resistance: Salt spray test,>48h

8.防水等级/Waterproof：IP67

电蜂优选M12X-code连接器、M12Y-code连接器主要应用场景：

工业4.0和工业物联网时代的到来，为工业以太网的可持续发展带来更多的机遇。电蜂优选作为工业连接器领域的优质企业，一直致力于推出更加丰富的连接器产品，M12、M8、M16、M23等产品应有尽有，品类齐全，可完全满足各行各业用户对连接器的各种全面需求。欢迎广大新老客户拨打采购热线（400-6263-698）或是访问电蜂优选商城（www.elecbee.cn）前来选购。
