圆形连接器怎么接线？

众所周知，圆形连接器的应用领域广泛，使用频率很高，圆形连接器的基本结构为圆形。

圆形连接器怎么接线？

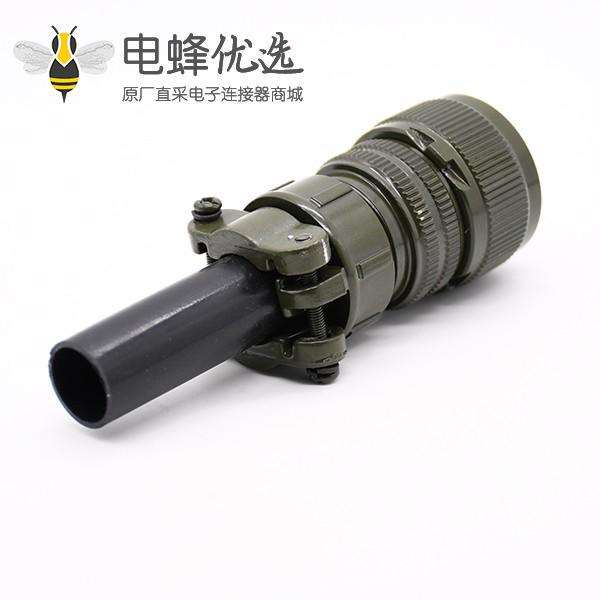

一、圆形连接器的构成

一种直插拔钢球快锁圆形电连接器的外壳合件，它由插头、插座组成；插头外壳合件由外壳、锁套、簧片、销钉、钢球、弹片、垫片七部份组成，锁套与外壳组装后，销钉从外壳内装入并铆接在锁套上，锁套与外壳之间设有可转动 20 度，插头外壳内装有 3-4 个钢球，起对接锁紧作用，锁套内设有直槽，钢球未得到支撑时，全缩入外壳壁内；插合后旋转锁套支撑起钢球将其突出外壳内壁，伸入到插座外壳上的环形槽内实现插头与插座的锁紧。

二、圆形连接器的接线方式

1、压接接线。

2、焊线接线。

3、螺母锁紧接线。

4、浇筑电缆。

三、圆形连接器的接线步骤

1、额定电流又称工作电流。同额定电压一样，在低于额定电流情况下，连接器一般都能正常工作。

2、在连接器的设计过程中，是通过对连接器的热设计来满足额定电流要求的，因为在接触对有电流流过时，由于存在导体电阻和接触电阻，接触对将会发热。

3、当其发热超过一定极限时，将破坏连接器的绝缘和形成接触对表面镀层的软化，造成故障。

4、因此，要限制额定电流，事实上要限制连接器内部的温升不超过设计的规定值。

5、在选择时要注意的问题是：对多芯连接器而言，额定电流必须降额使用。

6、这在大电流的场合更应引起重视，例如φ3.5mm 接触对，一般规定其额定电流为50A，但在 5 芯时要降额 33%使用，也就是每芯的额定电流只有38A，芯数越多，降额幅度越大。
