射频连接器频率功率对照表
射频连接器的功率一般无法直接计算，因为它和射频连接器的尺寸材料频率等，都有很大的关系。同一种型号的射频连接器，使用的材料如果不同，那么功率也是不一样的。一般情况下，射频连接器接头的功率承受会随着射频信号频率变高而降低。在同一频率的射频信号情况下，尺寸大的射频连接器接头的功率承受比尺寸下的射频连接器接头要大。比如常规规格的SMA连接器接头，在2GHz的频率下功能承受约为500W，而在18GHZ的频率下功率承受不到100W。BMA射频连接器和SMA射频链接的成率承受差不多，而N头射频连接器的功率承受为SMA射频连接器的3-4倍。
以上所述功率承受指连续波功率。如入射功率为脉冲则功率承受还要高些。注意如果传输过程的匹配不好，驻波过大，则接头上承受的功率有可能大于入射功率。一般为安全起见，在接头上加载的功率不应超过其极限功率的1/2。

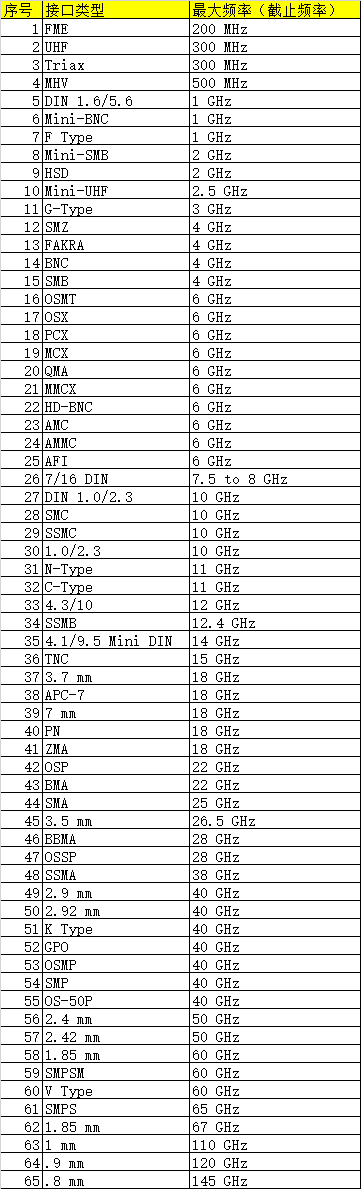

下面列举一些常见的射频同轴连接器的最大频率。常见的射频连接器有超过75种不同的射频同轴连接器可用于无线系统。 下图标此为射频同轴连接器频率图表，可用作参考图表，告诉您每个连接器类型的最大频率（截止频率）。同时建议不要在最大频率限制以上操作射频同轴连接器连接器，以确保系统的电气性能。
序号 接口类型 最大频率（截止频率）
1 FME 200 MHz
2 UHF 300 MHz
3 Triax 300 MHz
4 MHV 500 MHz
5 DIN 1.6/5.6 1 GHz
6 Mini-BNC 1 GHz
7 F Type 1 GHz
8 Mini-SMB 2 GHz
9 HSD 2 GHz
10 Mini-UHF 2.5 GHz
11 G-Type 3 GHz
12 SMZ 4 GHz
13 FAKRA 4 GHz
14 BNC 4 GHz
15 SMB 4 GHz
16 OSMT 6 GHz
17 OSX 6 GHz
18 PCX 6 GHz
19 MCX 6 GHz
20 QMA 6 GHz
21 MMCX 6 GHz
22 HD-BNC 6 GHz
23 AMC 6 GHz
24 AMMC 6 GHz
25 AFI 6 GHz
26 7/16 DIN 7.5 to 8 GHz
27 DIN 1.0/2.3 10 GHz
28 SMC 10 GHz
29 SSMC 10 GHz
30 1.0/2.3 10 GHz
31 N-Type 11 GHz
32 C-Type 11 GHz
33 4.3/10 12 GHz
34 SSMB 12.4 GHz
35 4.1/9.5 Mini DIN 14 GHz
36 TNC 15 GHz
37 3.7 mm 18 GHz
38 APC-7 18 GHz
39 7 mm 18 GHz
40 PN 18 GHz
41 ZMA 18 GHz
42 OSP 22 GHz
43 BMA 22 GHz
44 SMA 25 GHz
45 3.5 mm 26.5 GHz
46 BBMA 28 GHz
47 OSSP 28 GHz
48 SSMA 38 GHz
49 2.9 mm 40 GHz
50 2.92 mm 40 GHz
51 K Type 40 GHz
52 GPO 40 GHz
53 OSMP 40 GHz
54 SMP 40 GHz
55 OS-50P 40 GHz
56 2.4 mm 50 GHz
57 2.42 mm 50 GHz
58 1.85 mm 60 GHz
59 SMPSM 60 GHz
60 V Type 60 GHz
61 SMPS 65 GHz
62 1.85 mm 67 GHz
63 1 mm 110 GHz
64 .9 mm 120 GHz
65 .8 mm 145 GHz
以上就是关于射频连接器频率功率对照表的内容，你学会了吗？
