关于RJ45水晶头端接方法以及步骤的详细解答


关于rj45水晶头端接方法以及详细步骤将在这篇文章中淋漓尽致的体现出来,只需读完,您便会弄懂rj45水晶头的端接方法和步骤,深入浅出,操作起来也简单,下面一起来读一读这一篇文章吧。



接口定义

日常生活中,能接触到的局域网系统,有许多的网络线缆是用户自己制作并连接的,在这样的一个过程里,会出现一些问题,比如接法不规范,而不规范的接法就会带来维护和检查的难度。在下面的图片中,我们可以看到真气孤儿的RJ45水晶头接法,主要分为T568A与T568B两种,接线方法上区别不大,不同之处主要是,T568B的首线对是橙色,T568A的首线对是绿色。



若是直接用网线将两台PC用对等网连接,采用一端为T568A, 另一端为T568B这样的接法比较合适一点。若是通过网络集线器或网络交换机组网,网线两头接法应同为T568A或T568B,常见的是T568B的接法。

一、接线标准

我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps。

在使用上,T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)

1、传输数据正极 Tx+

2、传输数据负极 Tx-

3、接收数据正极 Rx+

4、未使用

5、未使用

6、接受数据负极 Rx-

7、未使用

8、未使用

三、rj45水晶头端结步骤

1、先抽出一小段线,然后把外皮剥除一段。



2、将双绞线反向解开。

3、根据标准排线,注意这非常重要。

一般我们使用T568B标准的直连接法。具体排线方法是:先按“橙绿蓝棕,白在前”顺序理好线,再4-6交叉,交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。另一端接线顺序一样。

但特殊情况,如双机直接互联和网络转接时需要用交叉连接法:一端按T568B顺序,即按上面的顺序。另一端按T568A顺序,具体排线方法:先按“橙绿蓝棕,白在前”顺序理好,先4-6交叉,再1-3、2-6交叉,交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

线的排列顺序:左手拿线,线头朝外,顺序是从左到右数。右手拿插头,金属簧片朝上插入线芯。



4、绞齐线头。

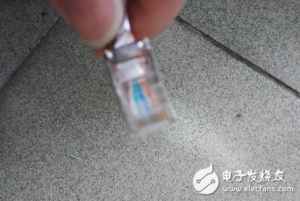

5、插入插头,八根线要遵循同一标准。

6、用卡线钳夹紧。

7、使用测试仪测试。



四:各种情况下的双绞线排列顺序

1、PC到HUB:

直连法: 按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。

2、网络转接和双机互联:

交叉连接法:一端按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。另一端按T568A标准,“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

五、注意事项

做双绞线一定要按以上顺序排列制作,才能保证网络畅通速度快。 有的人直接一一对应做的双绞线,虽然能用,却由于1-3线和2-6线不是一对线到对端,抗干扰能力差,所以网速慢,距离长了就不稳定了。
