重视射频连接器七大性能指标准没有错
对于一名经常采购连接器的人员来说，有必要认真了解一些射频连接器的七大性能指标，如果不重视这些性能指标，恐怕会让您的射频连接器采购工作带来一些遗憾。那么到底射频连接器的七大性能指标是什么呢，下面电蜂优选连接器工程师就来为您详细介绍一下射频连接器七大性能指标。
电蜂优选连接器工程师指出，射频连接器的性能指标主要包含了特征阻抗、反射系数、电压驻波比、插损、三阶互调、截止频率、介电常数七个方面，具体内容如下：
1、 特征阻抗: 由传输线的电容和电感决定的传输线的一种固有特征，反映了电场和磁场在传输线的分布状况，只要传输线的介质是均匀的，特征阻抗是一个常数。在同轴线缆或同轴连接器，特征阻抗由外导体的内径，内导体的外径及内外导体间的介质的介电常数决定，存在如下的量化关系。
2、 反射系数: 反射电压与输入电压的比值，数值越小说明反射的能量越少，匹配越好，特征阻抗越接近，连续性好。
3、 电压驻波比: 输入电压与反射电压的和与输入电压与反射电压的差的比值，此值大于或等于1，越小越好，与反射系数有一定量化关系。
4、 插损：指当一个元器件或系统插入连接到某个电路时，使该电路产生能量损耗，所损耗的能量为该元器件或系统的插损，往往以dB为单位。
5、三阶互调：被动元器件(如连接器)产生的非线性的两个或多个频率的噪音。引起三阶互调的因素较复杂，需专业的设计和生产技术来降低或预防。
6、截止频率：当电磁波频率太高(波长太短)时，同轴线缆或同轴连接器的介质空间尺寸(相对于波长)以致电磁波无法再以TEM(电磁波的传播方向，电场方向，磁场方向3者相互垂直)的方式传播时的频率，同轴线缆或同轴连接器的外导体内径，内导体外径越小则截止频率越高。
7、 介电常数：用于衡量绝缘体储存电能的性能,代表了电介质的极化程度，也就是对电荷的束缚能力，介电常数越大，对电荷的束缚能力越强. 介质在外加电场时会产生感应电荷而削弱电场，原外加电场(真空中)与最终介质中电场比值即为介电常数(permittivity),又称诱电率或相对电容率。如果有高介电常数的材料放在电场中，场的强度会在电介质内有可观的下降。一个电容板中充入介电常数为ε的物质后电容变大ε倍。电介质有使空间比起实际尺寸变得更大或更小的属性。例如，当一个电介质材料放在两个电荷之间，它会减少作用在它们之间的力，就像它们被移远了一样.当电磁波穿过电介质，波的速度被减小，有更短的波长.连接器常用的绝缘材料的介电常数一般在2-5间,如特氟龙是2.1,FR4是4.6。

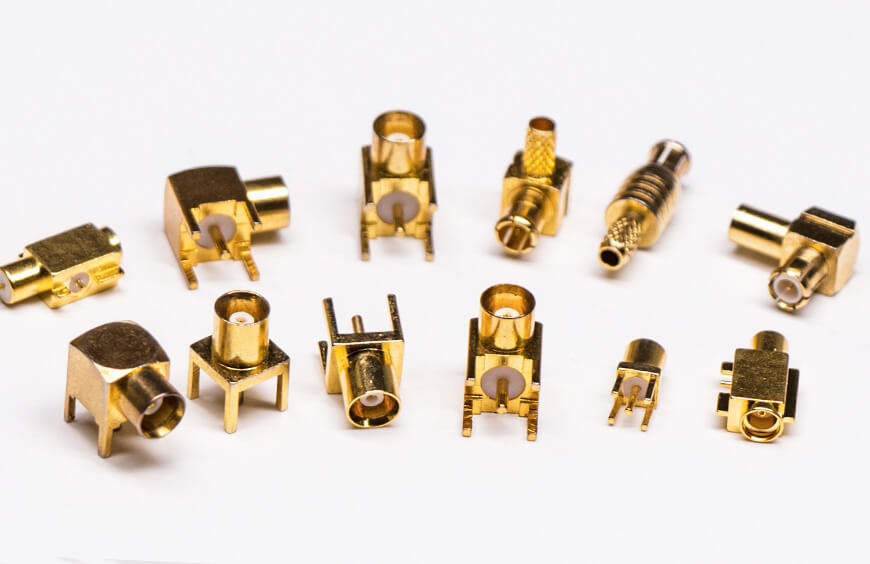

关于射频连接器七大性能指标的知识就介绍到这里了，后续电蜂优选工程师会为您带来更多射频技术资料，感兴趣的用户记得多多关注我们的网站最新动态。“重视射频连接器七大性能指标准没有错”文中使用的配图均是电蜂优选团队高清原创拍摄，仅供用户免费查阅，请勿转自其他商业用途，谢谢配合。咨询电话：400-6263-698，专业工程师免费为您服务。
电蜂优选一直专注于射频同轴连接器领域，射频产品的性能作为最重要的环节之一，我们在销售过程中，重视着每一个工序的细节，力求给选择我们的客户做性价高、放心的产品.如果您正在寻找射频连接器，不妨考虑一下电蜂优选，我们拥有着多年的射频连接器销售经验，可快速解决各种连接器中的难题，帮助用户少走弯路，产品通过了ISO认证，符合国际环保要求，值得您的信赖。
